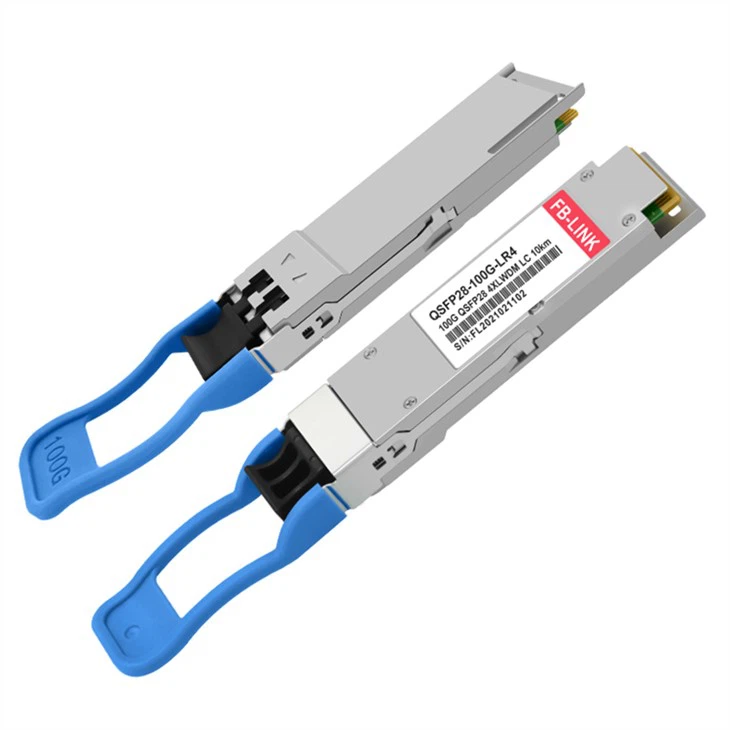

100GBASE LR

این محصول یک ماژول فرستنده گیرنده 100 گیگابیت بر ثانیه است که برای کاربردهای ارتباطی نوری مطابق با 100GBASE LR استاندارد IEEE P802.3ba طراحی شده است. این ماژول 4 کانال ورودی داده های الکتریکی 25 گیگابیت بر ثانیه را به 4 کانال سیگنال های نوری LAN WDM تبدیل می کند و سپس آنها را به یک کانال واحد برای انتقال نوری 100 گیگابیت بر ثانیه تبدیل می کند. برعکس در سمت گیرنده، ماژول یک ورودی نوری 100 گیگابیت بر ثانیه را به 4 کانال سیگنال های نوری LAN WDM تبدیل می کند و سپس آنها را به 4 کانال خروجی داده های الکتریکی تبدیل می کند.

طول موج های مرکزی 4 کانال LAN WDM 1295.56، 1300.05، 1304.58 و 1309.14 نانومتر به عنوان اعضای شبکه طول موج LAN WDM تعریف شده در IEEE 802.3ba است. فرستنده‌های LAN WDM DFB خنک‌شده با کارایی بالا و گیرنده‌های پین با حساسیت بالا، عملکرد عالی را برای برنامه‌های اترنت 100 گیگابیتی تا لینک‌های 10 کیلومتری و مطابق با رابط نوری با بند 88 100GBASE LR IEEE802.3ba ارائه می‌دهند.

موارد برجسته:

• فاکتور فرم MSA QSFP28 Hot-swap

• مطابق با IEEE 802.3ba 100GBASE-LR4

• فاصله انتقال 10 کیلومتر در فیبر تک حالته

• درجه حرارت تجاری: 0~70 درجه

• TX: LAN WDM TOSA با سرعت 4×25 گیگابیت بر ثانیه (1295.56، 1300.05، 1304.58، 1309.14 نانومتر)

• RX: 4x25Gb/s PIN ROSA

• رابط سریال الکتریکی 4x28G (CEI-28G-VSR)

• مصرف برق از 3.5 وات تجاوز نمی کند

• رابط LC دو هسته ای

• سازگار با RoHS-6

این محصول با فرم فاکتور، اتصال نوری/الکتریکی و رابط تشخیص دیجیتال مطابق با قرارداد QSFP به علاوه چند منبع (MSA) طراحی شده است. این برای پاسخگویی به سخت ترین شرایط عملکرد خارجی از جمله دما، رطوبت و تداخل EMI طراحی شده است. در بین ماژول های نوری 100GBASE شرکت ما، محصولات اصلی عبارتند از: 100GBASE LR، 100GBASE ER، 100GBASE ZR، 100GBASE LR1، 100GBASE BIDI و .... برای اطلاعات بیشتر با واحد فروش تماس حاصل فرمایید. . . . .

ماژول نوری 100GBASE LR4 از دستگاه های نوری LAN WDM MUX و DEMUX برای مالتیپلکس کردن چهار کانال موازی 25G در یک پیوند فیبر 100G استفاده می کند.

فاصله انتقال 10 کیلومتر در فیبر تک حالته

فیبر تک حالته: هسته شیشه مرکزی بسیار نازک است (قطر هسته به طور کلی 9 یا 10 میکرومتر است) و تنها یک حالت انتقال فیبر وجود دارد. تلفات انتقال و پراکندگی انتقال فیبر تک حالته نسبتاً کم است. از دست دادن انتقال کوچک می تواند فاصله انتقال سیگنال در فیبر نوری را طولانی تر کند و پراکندگی انتقال کوچک برای انتقال داده های پرسرعت و ظرفیت زیاد مساعد است. بنابراین در سیستم های ارتباطی به ویژه در سیستم های ارتباطی با ظرفیت بالا، بیشتر فیبرهای نوری تک حالته استفاده می شود.

طبق توصیه های ITU-T اتحادیه بین المللی مخابرات، فیبر تک حالته را می توان به شش نوع G.652، G.653، G.654، G.655، G.656 و G.657 تقسیم کرد. فیبر که فیبر تک حالته G.652 و G.655 رایج ترین انواع فیبر هستند. در مقایسه با فیبر چند حالته، فیبر تک حالته می تواند فاصله انتقال بیشتری را پشتیبانی کند. از 100 مگابیت بر ثانیه اترنت تا شبکه 1 گیگابیتی، فیبر تک حالته می تواند فاصله انتقال بیش از 5000 متر را پشتیبانی کند.

فیبر نوری تک حالته در سیستم های ارتباطی فیبر نوری با ظرفیت بالا، شبکه های محلی فیبر نوری و سنسورهای فیبر نوری مختلف استفاده می شود.

100GBASE LR4 برای سوئیچ های فیبر نوری، سرورها، کارت های شبکه نوری، فایروال ها، روترها، فرستنده گیرنده ها، فرستنده های نوری، ایستگاه های پایه و سایر تجهیزات مناسب است. پشتیبانی گسترده از CISCO، HUAWEI، H3C، Intel، ZTE، DELL، Brocade، Ruijie، D-link، FiberHome، Lenovo، Mellanox، TP-link، IBM، Juniper، NETGEAR، HP، Aruba، Arista، Mikrotik و سایر برندهای نوری تجهیزات انتقال .
