ملانوکس 200G HDR QSFP56 AOC

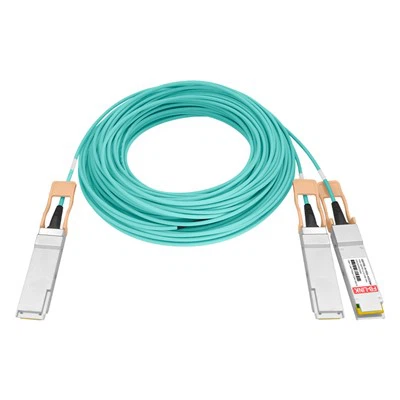

ژنریک سازگار MFS1S50-H003E Mellanox 200Gb/s HDR تا 2x100Gb/s HDR100 QSFP56 تا 2xQSFP56 MMF کابل اسپلیتر نوری فعال

200G QSFP56 AOC (کابل نوری فعال) یک کابل انتقال پرسرعت است که برای اتصال دستگاه های شبکه مانند سرورها، سوئیچ ها، روترها و دستگاه های ذخیره سازی استفاده می شود. این کابل دارای سرعت انتقال داده 200 گیگابیت بر ثانیه است که به دو کانال 100 گیگابیت بر ثانیه تقسیم می شود.



200G QSFP56 AOC سازگاری بسیار خوبی دارد و می تواند با انواع دستگاه های شبکه که از رابط های QSFP28 و QSFP56 پشتیبانی می کنند، مانند سوئیچ ها، روترها و سرورهای 200G QSFP56 استفاده شود. این امر آن را به یک راه حل همه کاره و کارآمد برای شبکه هایی تبدیل می کند که به پهنای باند بالا و تاخیر کم نیاز دارند.

یکی از ویژگی های کلیدی 200G QSFP56 AOC سرعت آن است. این می تواند داده ها را با سرعت 200 گیگابیت بر ثانیه انتقال دهد که برای مدیریت برنامه های با پهنای باند بالا مانند پخش ویدئو HD، محاسبات ابری و ذخیره سازی داده در مقیاس بزرگ کافی است. این کابل همچنین به گونه ای طراحی شده است که مصرف انرژی پایینی داشته باشد که به کاهش هزینه های عملیاتی و بهبود بهره وری انرژی کمک می کند.



200G QSFP56 AOC برای طیف وسیعی از کاربردها، از جمله اتصالات مرکز داده، HPC (محاسبات با کارایی بالا)، پخش ویدئو و صدا، و رایانش ابری ایده آل است. همچنین برای استفاده در شبکه های پرسرعت که نیاز به تاخیر کم و پهنای باند بالا دارند، مانند شبکه های مالی و تجاری مناسب است.



به طور خلاصه، 200G QSFP56 AOC یک کابل انتقال با سرعت بالا است که سازگاری و کارایی عالی را ارائه می دهد. این برنامه در شبکه های با پهنای باند بالا امروزی کاربردهای زیادی دارد، از جمله اتصالات مرکز داده، HPC، رایانش ابری و غیره. سرعت و بهره وری انرژی آن را به یک انتخاب جذاب برای سازمان هایی تبدیل می کند که به دنبال بهبود عملکرد شبکه خود و کاهش هزینه های عملیاتی هستند.



اعتبار حداکثر مطلق

تولید - محصول	حالت برقی	پروتکل	نرخ اسمی			مشخصات فنی		ارتباط دادن
			تجمیع (گیگابیت بر ثانیه)	خطوط برق (Gbaud)	Ppm	سرعت بالا برقی	قبل از FEC حداکثر BER
200 گرم پایان	4X50	IEEE802.3cd	212.5	26.5625 PAM4	±100	200GAUI٪ 7b٪ 7b1٪ 7d٪ 7d	1E-6 برای InfiniBand HDR. 2.4E-4 برای 200GBASE-SR4	0.5~ 100m
در پایان 100G	2X50	IEEE802.3cd	106.25	26.5625 PAM4	±100	200GAUI٪ 7b٪ 7b1٪ 7d٪ 7d



پارامتر	سمبل	واحد	حداقل	حداکثر
دمای عملیات کیس	بالا	درجه	0	70
محدوده دمای ذخیره سازی	Ts	درجه	-40	85
رطوبت نسبی	Rh	درصد	0	85
ولتاژ منبع تغذیه	وی سی سی	V	-0.5	3.6



شرایط عملیاتی پیشنهادی

پارامتر	سمبل	واحد	حداقل	تایپ کنید	حداکثر
محدوده دمای کیس عامل	TCA	oC	0	/	70
ولتاژ منبع تغذیه	وی سی سی	V	3.135	3.3	3.465



تعریف پورت های الکتریکی

پارامتر	سمبل	واحد	حداقل	تایپ کنید	حداکثر	یادداشت
ولتاژ تغذیه	وی سی سی	V	3.135	3.3	3.465
مصرف برق	کامپیوتر	W			4	200 گرم پایان
					3	پایان 100G
فرستنده
امپدانس دیفرانسیل ورودی	Rin	Ω	80	100	120
نوسان ورودی داده تک پایان	وین	mVP-p	90		500
انتقال ولتاژ غیرفعال	ویدیس	V	2		VCCHOST
انتقال ولتاژ فعال	VEN	V	VEE		VEE plus ٪ 7b٪ 7b0٪ 7d٪ 7d.8
ولتاژ تصدیق خطای انتقال	ویفا	V	2		VCCHOST
خطای انتقال ولتاژ حذفی	VFDA	V	VEE		VEE plus ٪ 7b٪ 7b0٪ 7d٪ 7d.8
گیرنده
نوسان خروجی داده تک پایان	Vod	mVP-p	200		500
خطای LOS	ولوسفت	V	2		VCCHOST
LOS عادی	ولوسن	V	VEE		VEE plus ٪ 7b٪ 7b0٪ 7d٪ 7d.8
عدم تطابق خاتمه دیفرانسیل		درصد			10
ارتباط IIC
فرکانس ساعت IIC	-	هرتز	/	100	400
کشش ساعت	-	ما	/	/	500



پین توضیحات

رابط الکتریکی به فرستنده گیرنده یک رابط لبه 38 پین است. 38 پین داده‌های با سرعت بالا، سیگنال‌های نظارت و کنترل سرعت پایین، ارتباطات I2C، اتصال برق و زمین را فراهم می‌کنند. نمای بالا و پایین کانکتور در زیر ارائه شده است، همچنین جدولی شامل شماره تماس، نماد و توضیحات کامل است.



سنجاق	سمبل	نام/توضیحات
1	GND ( GND )	زمین
2	Tx2n می باشد	کانال 2 فرستنده ورودی داده معکوس
3	Tx2p ( Tx2p )	کانال 2 ورودی داده غیر وارونه فرستنده
4	GND ( GND )	زمین
5	Tx4n	کانال 4 فرستنده ورودی داده معکوس
6	Tx4p	کانال 4 ورودی داده غیر وارونه فرستنده
7	GND ( GND )	زمین
8	مدسل	ماژول را انتخاب کنید
9	بازنشانی	تنظیم مجدد ماژول
10	VCC Rx	به علاوه گیرنده منبع تغذیه 3.3 ولت
11	Scl	2-ساعت رابط سریال سیمی
12	SDA ( SDA )	2-داده های رابط سریال سیمی
13	GND ( GND )	زمین
14	Rx3p	دریافت کننده کانال 3 خروجی داده غیر معکوس
15	Rx3n می باشد	خروجی داده معکوس گیرنده کانال 3
16	GND ( GND )	زمین
17	Rx1p ( Rx1p )	دریافت کننده کانال 1 خروجی داده غیر معکوس
18	Rx1n	خروجی داده معکوس گیرنده کانال 1
19	GND ( GND )	زمین
20	GND ( GND )	زمین
21	Rx2n می باشد	خروجی داده معکوس گیرنده کانال 2
22	Rx2p	دریافت کننده کانال 2 خروجی داده غیر معکوس
23	GND ( GND )	زمین
24	Rx4n می باشد	خروجی داده معکوس گیرنده کانال 4
25	Rx4p ( Rx4p )	دریافت کننده کانال 4 خروجی داده غیر معکوس
26	GND ( GND )	زمین
27	مود پرسل	ماژول حاضر
28	بین المللی	قطع کنید
29	VCC Tx	به علاوه فرستنده منبع تغذیه 3.3 ولت
30	VCC1 می باشد	منبع تغذیه به علاوه 3.3 ولت
31	حالت LPM	حالت کم مصرف
32	GND ( GND )	زمین
33	Tx3p می باشد	کانال 3 ورودی داده غیر وارونه فرستنده
34	Tx3n می باشد	کانال 3 فرستنده ورودی داده معکوس
35	GND ( GND )	زمین
36	Tx1p ( Tx1p )	کانال 1 ورودی داده غیر وارونه فرستنده
37	Tx1n می باشد	کانال 1 فرستنده ورودی داده معکوس
38	GND ( GND )	زمین
