ظرفیت سیستم ارتباط نوری ستون فقرات

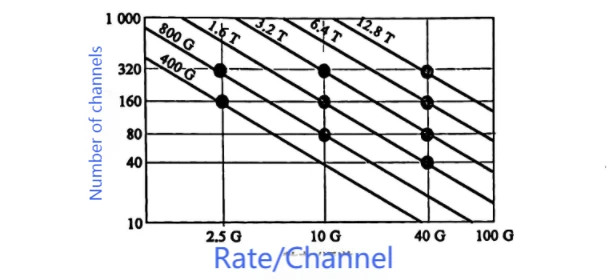

مدل محاسبه ظرفیت سیستم برای مسافت طولانی-خطوط تنه:





یک سیستم 2.5G DWDM با 160 کانال می تواند به سرعت انتقال 400 گیگابیت بر ثانیه دست یابد.

به طور مشابه، 320 کانال می توانند به سرعت انتقال 800 گیگابیت بر ثانیه دست یابند.

یک سیستم 40G با 320 کانال دارای ظرفیت 12.8 ترابایت بر ثانیه خواهد بود.



n مدل سیستم انتقال با n-اتصالات تقویت کننده بخش:



انتقال کابلی{0}در مسافت طولانی یا کابل زیردریایی معمولاً به تکرارکننده نیاز دارد.

مدل محاسبه نسبت سیگنال نوری به-برای انتقال:

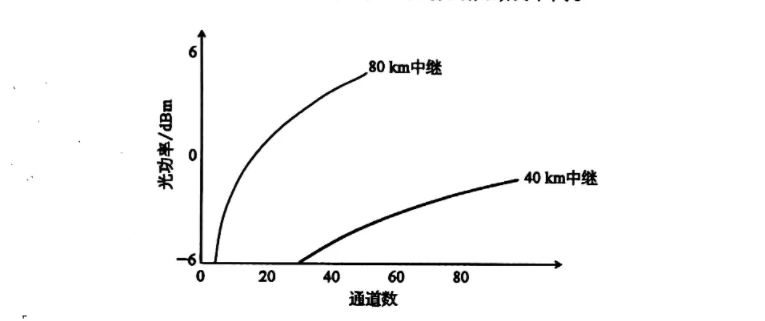

منحنی های تعداد کانال ها و توان نوری بسته به فاصله رله متفاوت است و شامل تعادل بین اثرات غیرخطی و هزینه های تقویت کننده است.





فواصل طولانی تکرار کننده نیاز به تقویت کننده های کمتری دارد که باعث صرفه جویی در هزینه می شود.

توان نوری خروجی بالا مورد نیاز است، اما اثرات غیرخطی وجود دارد.

فواصل کوتاه تکرار کننده از اثرات غیرخطی جلوگیری می کند، اما تعداد کانال ها افزایش می یابد که منجر به هزینه های بالاتر می شود.
